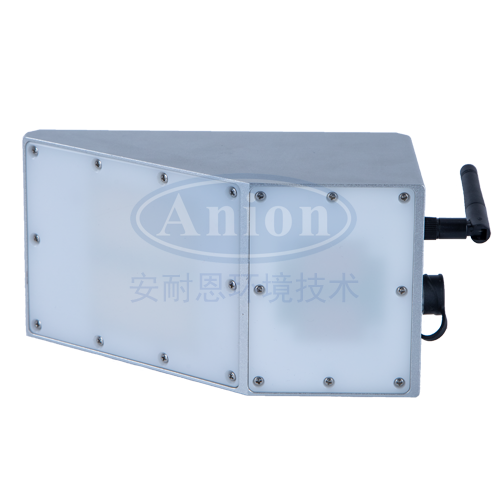

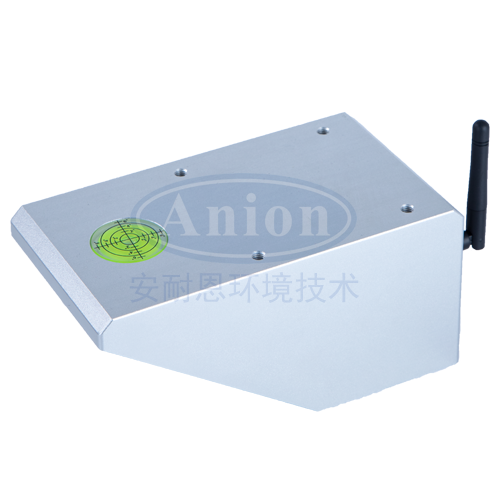

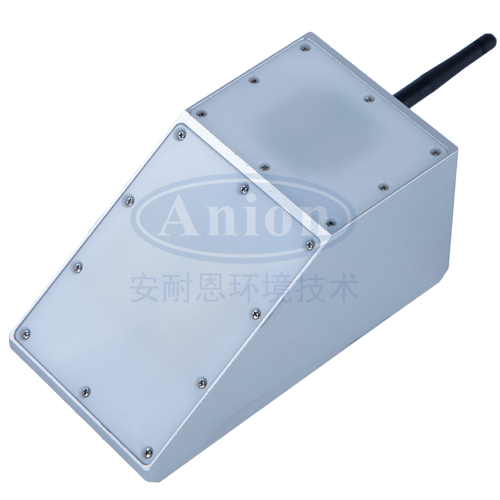

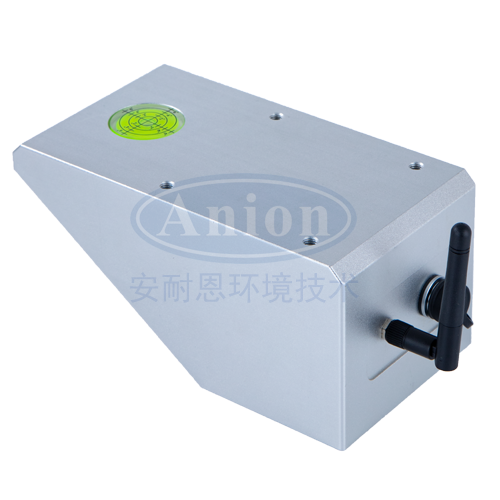

一體式雷達流量計 4G型

一、產品簡介

AN-HWRFR15-WC01/4G雷達流量計由我司自主研發采用先進的平面微波雷達技術，通過非接觸方式測量水體的流速、水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量、水體的流速、水位，可用于河道、灌渠等場景的流量測量。該產品使用24GHz微波技術進行流速和水位測量，不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，不受污水腐蝕和泥沙影響，可全天候穩定工作。該產品還具有功耗低、體積小、安裝維護方便等特點，非常適合野外測量環境。

二、工作原理

雷達流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉伲俳Y(jié)合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

雷達流量計集成雷達水位計和雷達流速計，雷達水位計天線波束角為11×14°，雷達流速天線角度為14×13°，水位計照射水面時，照射區域類似一個圓，流速計照射水面時，照射區域類似一個橢圓區域，準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易被干擾的場景，如河流兩邊隨風擺動的樹枝。

三、優勢特點

1、一體化設計，內置RTU支持?jǐn)?shù)據4G遠程傳輸
2.雷達流速和雷達水位一體式設計，內置24GHz雷達速度探測模塊，內置80GHz毫米波雷達水位模塊
3.可同時測量流速、水深，內嵌流量計算模型，可直接輸出瞬時流量和累積流量。
4.非接觸式測量，不受溫濕度、壓力、風或其他環境條件以及污水腐蝕、泥沙等影響
5.標準通訊接口，可設定標準數據通訊接口RS485
6.高等級防護，IP68防護、防雷、防反接設計，適用于各種野外環境
7.低功耗設計，低功耗、高可靠性、免維護
8.自帶水位濾波算法，數據精確穩定，不受水面波動和漂浮物影響
9.支持陣列式多點測量，通過配置1套流量計及n套流速儀，可對超寬斷面進行流量監測

四、技術參數

工作參數：

測速范圍：0.1～20m/s
測速精度：＜±0.01m/s或＜±1%
速度分辨力：0.001m/s
測距范圍：0.1～40m
水位精度等級：1級
水位分辨力：1mm
發射頻率：24.000～24.250GHz
通訊接口：支持1路RS485接口
通訊協議：MODBUS-RTU/自定義協議
啟動穩定時間應：≤5s
更新周期：1s
斷面設置：可通訊設置斷面類型及參數
方向配置：可配置流速儀監測方向?yàn)檎颉⒇?fù)向或雙向
姿態監控及校正：可讀取流速儀俯仰角、橫滾角信息，自動校正流速數據
配置功能：支持通訊輸出頻率、采集次數功能，可實時分析設備工作狀態
供電電壓：DC10V～16V
功耗：12V供電時，正常工作平均電流：≤130mA，休眠時平均電流：≤6mA
防護等級：IP68
靜電放電抗擾度：3級
浪涌（沖擊）抗擾度：4級
水平校準器：水平泡直徑：≥25mm
外殼材料：不銹鋼材質
表面處理：靜電噴塑，顏色閃銀灰
工作溫度：-30℃-80℃
貯存溫度：-40℃-80℃

五、外形尺寸

六、檢驗報告

七、案例展示
