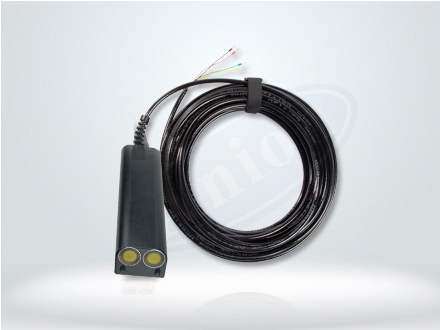

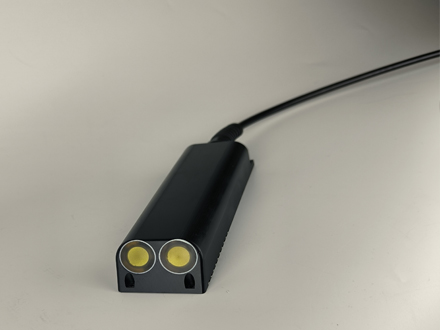

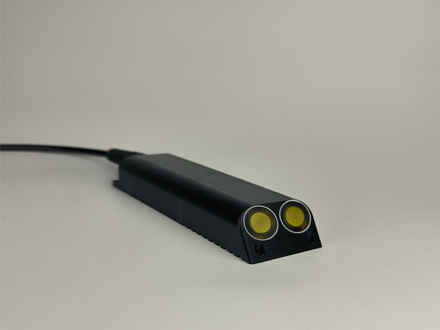

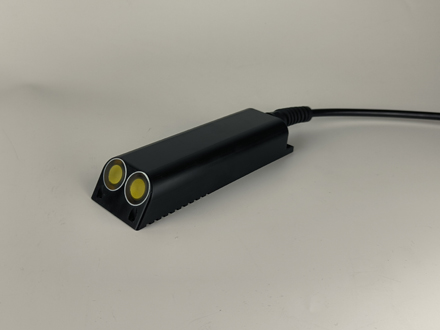

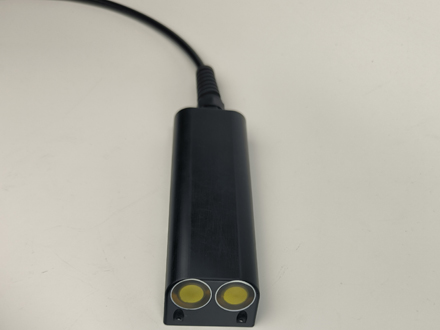

多普勒超聲波流量計（聲學多普勒流速流量計）

一、產品簡介

DPL100型多普勒流量計是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

二、工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因?yàn)槁曇粼谒袀鞑ニ俣扰c水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

三、優勢特點

體積小巧，被流面小且外形呈流線態，對流態影響小；

采用Modbus 通信協議，利用 RS485 總線進行通信 ；

無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題；

設備全部采用電子設計，寬電壓供電，低功耗，無機械部件 ；

具有測量準確、穩定的優點，可靠性高，抗干擾性強；

應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用。

四、技術參數

測量種類：流速、液位、溫度、瞬時流量、累計流量

測量原理：流速：聲學多普勒法，液位：靜壓法，流量：速度面積法

流速量程：0.021m/s～6.00m/s，分辨率：0.01m/s，精度：≤1.0% ±1cm/s，重復性誤差：＜0.0001m/s

水位量程：0.03m～10m，分辨率：0.001m，精度：0.25%F.S ，重復性誤差：＜0.01cm

水溫量程：-30℃～80℃，分辨率：0.001℃，精度：±0.5℃ 發射頻率：2MHz 瞬時流量范圍：0.01m³/s～9999m³/s

累計流量范圍：0.1m³～999999999m³

工作電壓：DC4V～19V

平均電流（DC12V）：工作模式平均電流≤40mA，休眠模式平均電流≤5mA

工作水深：0m～10m 數據更新周期：6s～60s（可調）

輸出信號：Modbus RS485

線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）

液體壓力要求：自然環境狀態下1個標準大氣壓

外形尺寸：170*50*29mm 貯存溫度：-40℃～80℃ 工作溫度：-30℃～80℃

五、外形尺寸
