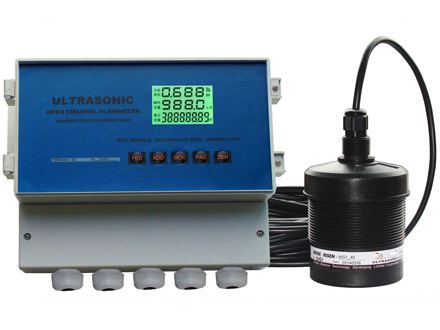

超聲波明渠流量計

一、產品介紹

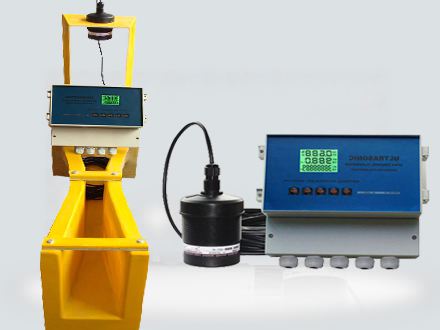

AN-WGM系列分體式超聲波明渠流量計是與量水堰槽配用（如巴歇爾槽、矩形堰、三角堰等），主要用來測量具有自由流條件的渠道內的水流量。儀表工作時，傳感器不與被測流體接觸，利用超聲波對流過明渠的流體液位進行測量，進而根據已知的液位——流量關系求出流量值。適用于明渠測量場景，特別是污水處理廠測流量，灌渠測量等。

（特別說明：本公司僅提供超聲波明渠流量計，搭配用的量水堰槽需與第三方相關企業購買。）

二、優勢特點

• 1、具有寬范圍的溫度補償和獨創的ERD干擾智能識別系統
• 2、獨創的“液流修正系統”使流量系數根據槽堰尺寸和液位自動運算并進行適時補償。
• 3、獨創的“計量槽阻塞識別告警系統”可偵測液體渣質阻塞計量槽喉部而導致誤計量。
• 4、6組流量工況數據全部送485串口輸出，PC直接接收,十進制顯示，方便用戶閱錄和存檔。
• 5、無論是三角堰、全寬堰、矩形堰還是巴氏槽，其流量系數的精確度是流量計測定自由流量的成敗關鍵，本機采用獨創的動態多項式算法，依據當前液流狀態K系參數，適時確定C參數及△Q和Qs，使之從小流量到中、大流量工況中，所記錄的瞬時流量都能保證在一個動態精準帶上運行。
• 6、停電時刻的時間（年/月/日/時/分/秒）流量數據，采用鐵電雙備份存儲10年不掉。
• 7、精準的年/月/日/時/分/秒全日歷時鐘設置，顯示和配合時間軸的備忘與檔案資訊記錄。
• 8、采用智能測高、數碼標定,使用戶安裝標定簡單快捷
• 9、采用超聲波非接觸測量，無運動部件、流道內無元件，傳感器無阻塞故障隱患。
• 10、分體式多功能型，流量數據可存儲、可任意查詢、可一鍵下載，常用于精確流量計量，排污計費，如大型排污企業，污水處理廠，自來水廠，供水公司。

三、技術參數（以下參數以外型號可定制）

數據存儲：1年（默認，可定制存儲量3年、5年）

適用堰槽：直角三角堰、矩形堰、巴歇爾槽（10個規格）。

液位量程：2m；可定制

液位精度：±0.25%F.S （at 25℃，靜態液面）

探頭盲區：≤300mm（默認，根據選配傳感器不同)

流量量程：根據適用堰槽標準確定

流量精度：1~5%F·S（根據適用槽堰不同）

輸出信號：4~20mA對應瞬時流量，RS485，定制

顯示方式：LCD顯示當前液位、瞬時流量、累計流量

工作溫度：-10~50℃（默認，可定制更）

工作電源：AC220V/50Hz；可選：DC24V/300mA

出線方式：儀表標準端子，傳感器引線標配20m

安裝方式：儀表壁掛安裝；傳感器螺母夾緊式，或螺孔旋進式安裝

防護級別：IP66，傳感器可定制IP67、IP68

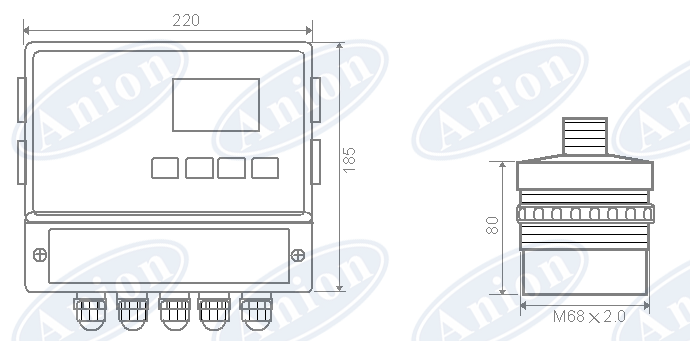

■外型尺寸如圖示（單位：mm）

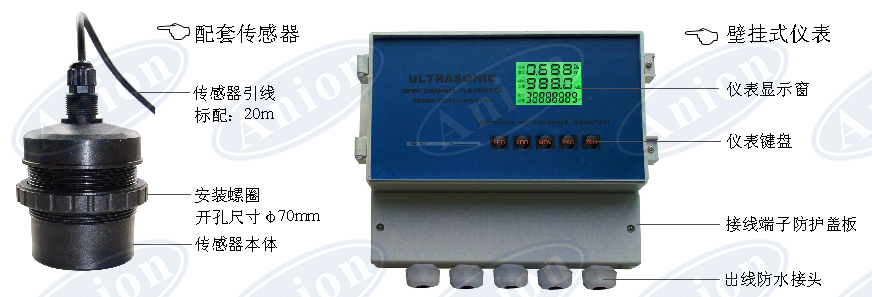

■儀器組成：

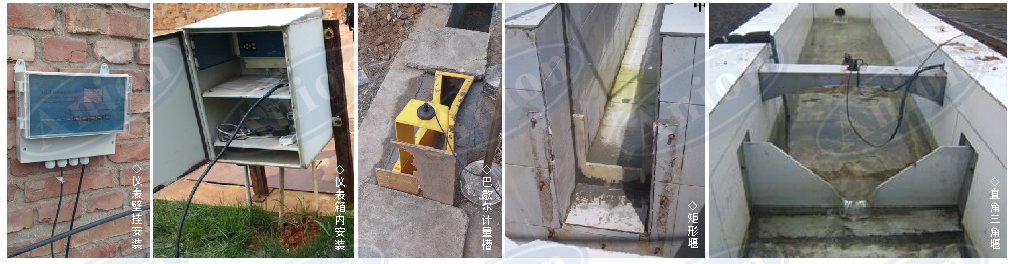

四、安裝案例
