窨井用投入式壓力水位計

一、產品簡介

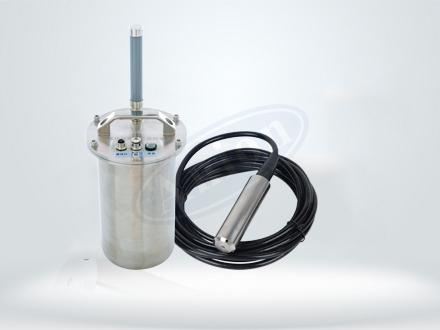

窨井用投入式壓力水位計，是將傳感器、RTU、通訊、供電系統等集成在一起，以高性能低功耗微控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信和遠程管理等功能于一體的智能遙測數字傳感器。

二、工作原理

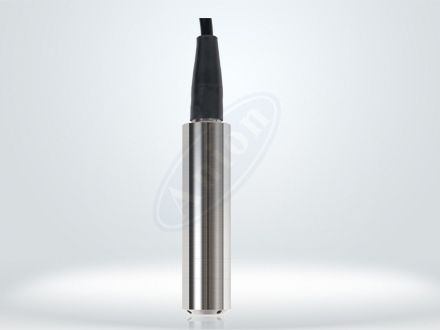

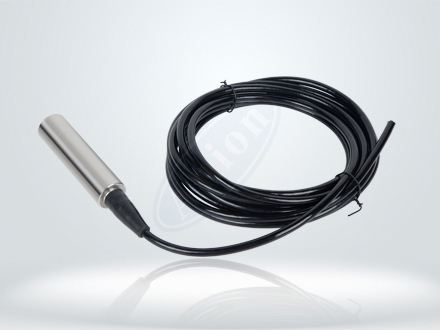

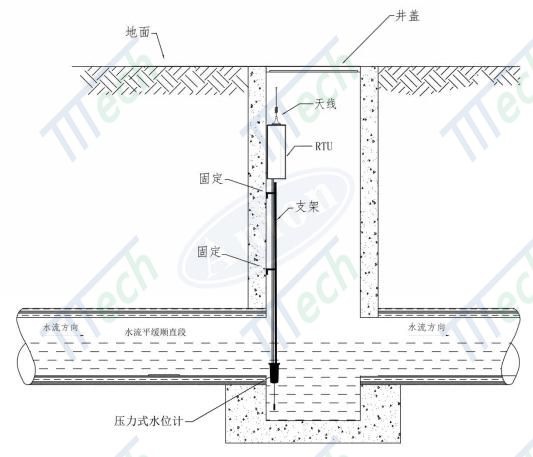

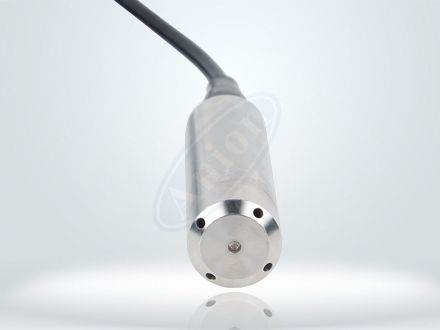

低功耗數據采集終端+投入式壓力水位計，水位計采用先進的隔離型擴散硅敏感元件制作而成，直接投入容器或水體中即可精確測量出水位計末端到水面的高度，并將水位值通過4-20mA電流或RS485信號對外輸出。

三、優勢特點

●功耗低，最高工作電流僅有15mA，待機電流只有0.3mA
●占地面積小、安裝簡單快捷
●采用自主研發的數核心采集控制模塊，功能穩定，操作簡單
●支持4G、NB-IOT、Zigbee、Lora等多種無線數據傳輸技術，數據傳輸方便可靠
●系統采用智慧環境監測云平臺，可方便通過電腦、手機等多種方式瀏覽查看數據和設備管理
●設備結構設計合理，可保證在戶外長期連續測量
●可遠程修改管徑
●4路電源獨立控制，可設置采樣周期和采樣間隔
●具備遠程校時功能

●全不銹鋼設計，防護等級IP68

●異常自動預警

●耐高低溫，防干擾，防雷擊設計

●在線非線性自動校準，后期標定更方便

四、技術參數

測量介質：水

量程范圍：0～1～50m(可選)

輸出信號：4～20mA、RS485（標準Modbus-RTU協議）、

供電電壓：10～30VDC

精度等級：0.5%FS

工作條件：介質溫度-40～60℃

環境溫度：-40～85℃

溫度補償：-10～55℃

抗震性能：10g（20...2000Hz）

過載能力：200%滿量程

響應頻率：模擬信號輸出≤2400HZ、數字信號輸出<10HZ

穩定性能：士0.1%FS/年

溫度漂移：士0.01%FS/C（溫度補償范圍內）

整體重量：探頭～290g線纜每米～60g

防護等級：IP68

整體材質：膜片:316L不銹鋼、外殼:304不銹鋼、密封件:丁腈橡膠、線纜:聚氨酯等
